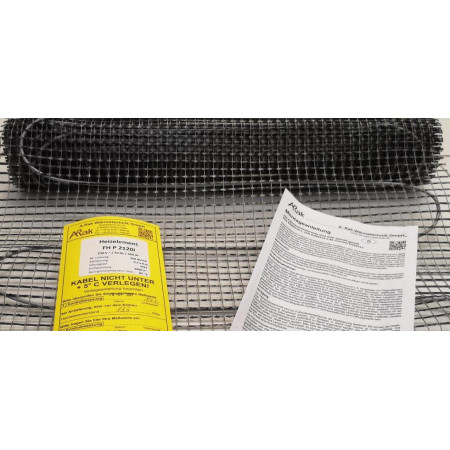

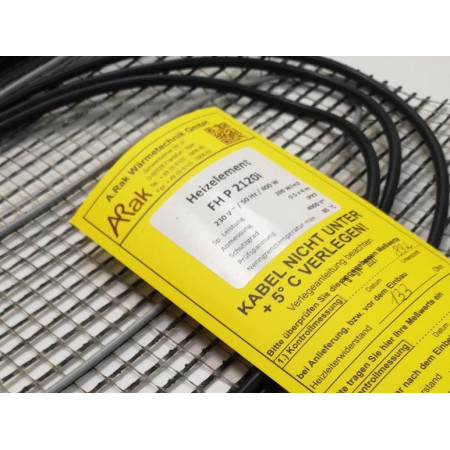

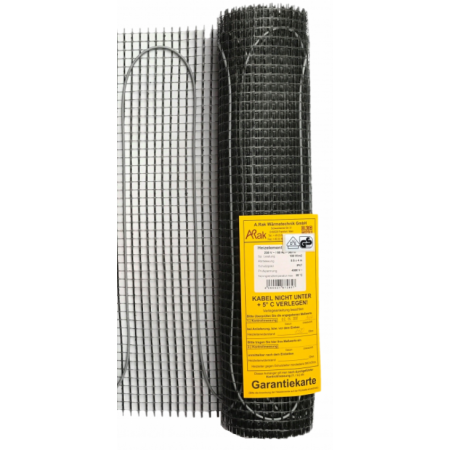

Нагревательный мат Arnold Rak FH P-EC 2140i ECOTHERM (4,0 м2)

Оригинальная продукция производителя A.Rak Warmetechnik GmbH, Germany. Высокое качество. Сделанов в Германии.
Arnold Rak FH P-EC 2140i ECOTHERM (4,0 м2) маты, предназначены для быстрого нагрева поверхности пола в течении короткого времени, укладывается непосредственно под плитку (в клеевой шов) или просто затирается раствором (если планируется другое напольное покрытие). Кабель на липкой стекловолоконной сетке, изоляция греющих жил Тефлон (до 270 °С). (Обе жилы греющие)
Высококачественная продукция! VDE

Технические характеристики:

• Напряжение сети..............................220-230 V AC;
• Удельная мощность .............................180 W/m²; (230)
• Толщина кабеля ....................................2.8 mm;
• Изоляция греющих жил........................FEP (TEFLON®);
• Защита от перегрева до......................270 ° C
• Защитный экран.....................................Фольгированный алюминий с медным проводником;
• Наружная изоляция...............................PVC;
• Провод подключения. ..........................1 x 3 m.

Серия - FH P-EC ECOTHERM 180 Вт , двужильные маты высокого качества.

Конструкция состоит из тонкого двужильного экранированного кабеля (2,8 мм) две нагревательные жилы в тефлоновой изоляции, мощность нагрева распределена на обе жилы, что делает его надёжным и существенно продлевает срок службы кабеля. Экран выполнен в виде фольгированного алюминия с медным проводником. Внешняя изоляция ПВХ серебряного цвета, пришитого к чёрной стекловолоконной липкой сетке, с заданным шагом укладки. Важно понимать, что Мощность системы при Европейских 230v = 180w, при Российских 220v = 170w на один квадратный метр.

Для комфортного обогрева помещений, где нет возможности увеличить строительную высоту пола, используются нагревательные маты FH P-EC 21xx ECOTHERM, которые устанавливаются непосредственно в слой кафельного клея или просто могут быть затерты раствором, также маты могут быть установлены поверх старого кафельного покрытия или бетонного пола в любых помещениях (комната, кухня, душевая, лоджия). Нагревательные маты FH P-EC 21xx ECOTHERM, разработаны для упрощения процесса монтажа и быстрого нагрева поверхности пола.

Системы имеют ряд преимуществ: простой и быстрый расчет системы, простой и быстрый монтаж, минимальный подъем высоты пола, дополнительная прочность за счет стекловолоконной сетки, быстрый выход на заданную температуру, экономия средств (не требует основательной подготовки пола и использования комплектующих материалов).

Нагревательные маты можно укладывать как на прямоугольных площадях, так и на площадях сложной конфигурации. Для обхода препятствий сетку можно разрезать не повредив кабель (на изгибах кабель к сетке не прикреплен) и развернуть ее так, чтобы обойти препятствие. Перед монтажом необходимо составить план площади укладки, вычесть стационарные препятствия (ванная, душевая кабина, кухонные шкафы и т.д.) - обогревать под ними пол нет необходимости, и подобрать систему соответствующую вашей получившейся площади.

Читайте прилагаемую к матам подробную инструкцию по монтажу. Все электромонтажные работы должен выполнять специалист.

1.Кабель на сетке 2,8 мм., не обрезать, не резать, не укорачивать !

2.Резать, возможно только сетку и укорачивать провод подключения, граница муфта!

3.Укладывать липкой стороной в низ, кабелем в низ!

4.Укладка без теплоизоляции, напрямую под кафель, в клеевой шов!

5.Толщина клеевого шва 5-10 мм.!

6.Перед укладкой кафеля систему проверить, расстелить мат , подключить !

7.Датчик температуры в трубке, строго между витками кабеля! Иначе работа нагревательного элемента будет некорректна (раннее или позднее включение/ выключение, не правильная ориентация по температуре нагрева)

8.Провода подключения: FH P-EC 21xx ECOTHERM, коричневый-фаза, синий-нуль, желто/зеленый-экран/земля. Если в подводящей проводке к квартире нет земли, то экран не подключается!

9.Кафель укладывать аккуратно не повредив кабель на сетке ! При зачистке и затирке швов, помните, что под кафелем нагревательный элемент, будьте осторожны, не используйте острый инструмент, не порвите кабель, при сверлении и установки сантехники и прочих стационарных предметов будьте внимательны не просверлите кабель !

10.Лучшим решением будет бесшовная укладка кафеля или затирка швов в момент укладки !

11.! Если Вы выбрали напольное покрытие ЛАМИНАТ, то после укладки мата, его надо затереть раствором или залить самовыравнивающейся смесью, чтобы просто закрыть систему минимальным количеством раствора. Дождавшись высыхания укладывайте ламинат, согласно инструкции по его укладке. (Это самый безопасный и правильный способ тёплого пола с ламинатным покрытием.)

12.Первое включение системы после укладки, не ранее 48 часов ! Клей должен высохнуть естественным способом!

13.Регулятор подключать согласно инструкции по подключению регулятора!

14.ВАЖНО! Рабочее напряжение в электросети должно быть 220-230 вольт ! Если напряжение менее 200 вольт, нагревательный элемент будет работать некорректно. Например: слабо греть, долго нагревать поверхность до заданной температуры.
